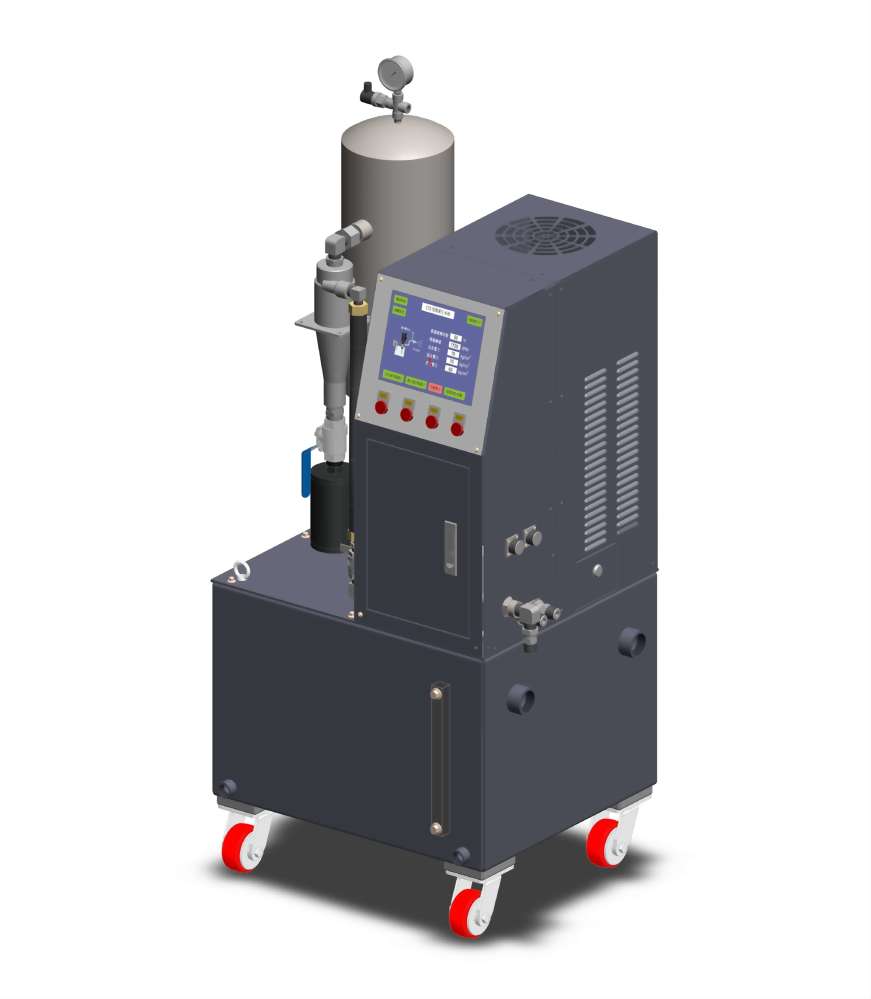

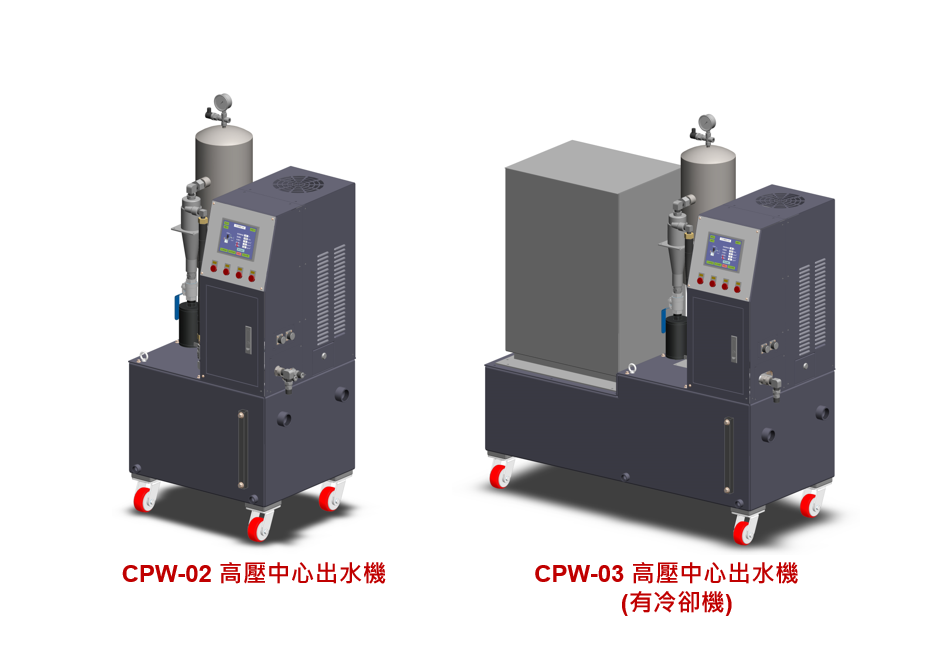

Điều khiển servoHệ thống cấp dung dịch làm mát cao áp
Mã hiệu: SCPW-09 (áp suất tối đa 70 bar)
- Tăng nhiệt thấp: Cấp áp bám theo nhu cầu bằng servo toàn phần, không làm việc thừa: dung dịch làm mát chỉ tăng 5–6 °C so với môi trường (tùy điều kiện gia công), ít biến dạng nhiệt, kích thước ổn định hơn.
- Tiêu thụ điện thấp: Áp suất và lưu lượng cấp đúng theo nhu cầu của dụng cụ, không chạy đầy tải hàng giờ — khoảng 10 kWh cho ca 8 giờ (ước tính thận trọng ở 100 bar đầy tải).
- Hiệu suất cao: Tạo áp ngay khi NC khởi động, áp ổn định, thoát phoi tin cậy; khi thay dao đường ống tự xả áp và vẫn duy trì dòng nước nhỏ, bảo vệ ổ dao và ngăn phoi lọt vào dụng cụ.
- Chiếm chỗ nhỏ: 800 × 640 mm — khoảng 0,5 m², đặt cạnh máy mà không chắn lối đi.
- Lọc ít vật tư tiêu hao: Lọc xoáy VDF tiêu chuẩn (không vật tư tiêu hao, độ chính xác cao), kết hợp bộ lọc túi inox và hai cấp lọc tinh — chi phí lọc thấp.

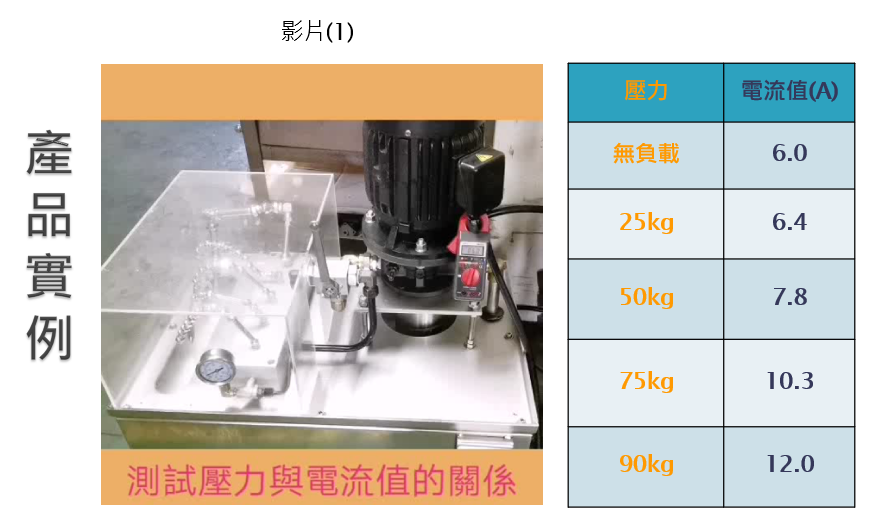

Số liệu tiết kiệm năng lượng & hiệu suất
Khoảng 10 kWh cho ca 8 giờ (ước tính thận trọng ở 100 bar đầy tải)
Điều kiện tính: vòi phun Ø1 mm (tiết diện 0,785 mm²), 70 bar, bơm cao áp 18 cc/vòng, dầu cắt gọt.
5–6 °C
Nhiệt độ bể tăng so với môi trường — giảm biến dạng nhiệt, gia công ổn định hơn
Động cơ servo toàn phần
Cấp đúng áp suất và lưu lượng cần thiết, không chạy đầy tải suốt ngày
800 × 640 mm
Diện tích chiếm chỗ chỉ 0,51 m²
| Hạng mục | Giá trị | Cơ sở tính |
|---|---|---|
| Lưu lượng nước làm mát | 3,7–4,8 L/phút | Công thức lỗ phun Q = Cd × A × √(2ΔP/ρ), tốc độ tia ≈ 127 m/s; lỗ cạnh sắc Cd≈0,62 → 3,7 L/phút, vòi khoan Cd≈0,8 → 4,8 L/phút |
| Tốc độ bơm | ≈ 240–330 vòng/phút | Bơm 18 cc: lý thuyết 210–265 vòng/phút; dầu cắt gọt độ nhớt thấp ở 70 bar rò rỉ nội bộ nhiều hơn, lấy hiệu suất thể tích 80–85% |
| Mô-men liên tục | ≈ 23 N·m | T = V × Δp ÷ 2π ≈ 20,1 N·m cộng tổn hao cơ khí; chọn servo theo mô-men, không theo tốc độ |
| Công suất thủy lực | 0,43–0,56 kW | Áp suất × lưu lượng ÷ 600 |
| Điện năng tiêu thụ (ước tính thận trọng) | ≈ 1,0–1,4 kW | Giới hạn trên ước tính thận trọng ở 100 bar đầy tải: công suất thủy lực 0,72–0,93 kW, công suất trục động cơ ≈ 0,85–1,15 kW, cộng tổn hao bộ điều khiển và động cơ; khoảng 10 kWh cho ca 8 giờ |
Hệ thống servo chỉ làm việc khi dụng cụ cần nước làm mát, thay vì chạy bơm định lượng đầy tải suốt ca — ngay cả khi ước tính thận trọng ở 100 bar đầy tải cũng chỉ khoảng 10 kWh cho 8 giờ, và nhiệt độ bể chỉ tăng 5–6 °C.
| Mã hiệuModel | SCPW-09 |
|---|---|
| Áp suất làm việc tối đaMax. pressure | 70 bar |
| Lưu lượng tối đaMax. flow rate | 30 L/phút |
| Động cơMotor | 7,5 kW / 220 V |
| Tốc độ tối đaMax. speed | 2000 vòng/phút |
| Độ lọcFiltration | 50 μm |
| Chất lỏng sử dụngFluid | Dung dịch làm mát pha nước hoặc dầu cắt gọt nguyên chất |
| Diện tích chiếm chỗFootprint | 800 × 640 mm |
Thông số có thể thay đổi mà không báo trước. Vui lòng liên hệ nếu cần áp suất hoặc lưu lượng khác.
| Kiểu | Phương thức tăng áp piston | Phương thức tăng áp trục vít | |
|---|---|---|---|
| Loại | Kiểu trục khuỷu | Kiểu đĩa nghiêng | Kiểu trục vít |
| Rung động / xung | Lớn | Xung nhỏ | Rất nhỏ |
| Tiếng ồn | Lớn | Nhỏ | Rất nhỏ |
| Hiệu suất | Trung bình | Cao | Cao |
| Tự bôi trơn | Cần thêm dầu bôi trơn | Không cần | Không cần |
| Bù áp suất | Không | Tự bù áp | Không |
| Chi phí bảo trì | Thấp | Thấp | Không thể sửa chữa |
| Giá thị trường | Trung bình | Trung bình | Rất cao |
※ Kiểu đĩa nghiêng được tô sáng là phương thức tăng áp mà Propiston áp dụng.
Câu hỏi thường gặp
Những điều khách hàng hay hỏi về hệ thống cấp dung dịch làm mát cao áp điều khiển servo.
Hệ thống này phù hợp với gia công nào?
Máy tiện CNC và trung tâm gia công cần làm mát cao áp qua trục chính: khoan lỗ sâu, khoan, taro, và kiểm soát phoi trên vật liệu khó gia công như inox, titan. Dung dịch cao áp đẩy phoi ra khỏi lỗ, giảm quấn phoi và gãy dao.
Áp suất và lưu lượng tối đa là bao nhiêu?

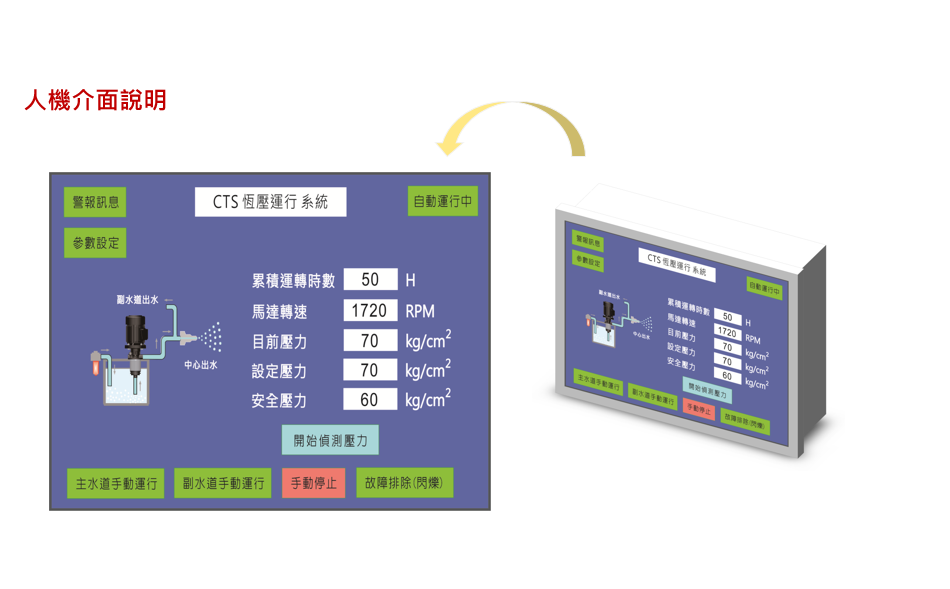

SCPW-09 đạt tối đa 70 bar và 30 L/phút. Lưu lượng thực tế do vòi phun quyết định: vòi Ø1 mm ở 70 bar cho khoảng 3,7–4,8 L/phút. Áp suất cài đặt trực tiếp trên bộ điều khiển.
Vì sao tiết kiệm điện hơn bơm định lượng?
Bơm định lượng chạy đầy tải suốt ca, lưu lượng dư biến thành nhiệt và tiền điện. Servo chỉ cấp đúng áp suất và lưu lượng dao cần tại thời điểm đó — ngay cả khi ước tính thận trọng ở 100 bar đầy tải cũng chỉ khoảng 10 kWh cho ca 8 giờ.
Dung dịch nóng lên bao nhiêu? Có cần máy làm lạnh không?
Vì không làm việc thừa, dung dịch chỉ tăng khoảng 5–6 °C so với môi trường (tùy điều kiện gia công), biến dạng nhiệt nhỏ. Có cần máy làm lạnh hay không tùy tải nhiệt của quá trình — gửi điều kiện cắt gọt cho chúng tôi đánh giá.
Dùng được dung dịch pha nước hay dầu cắt gọt? Lọc thế nào?
Cả hai. Lọc xoáy VDF tiêu chuẩn (không vật tư tiêu hao, độ chính xác cao), kết hợp bộ lọc túi inox và hai cấp lọc tinh đến 50 μm. Kết hợp với giám sát Dr.Coolant để kiểm soát nồng độ và mức dung dịch.
Máy lớn bao nhiêu và lắp đặt cần gì?

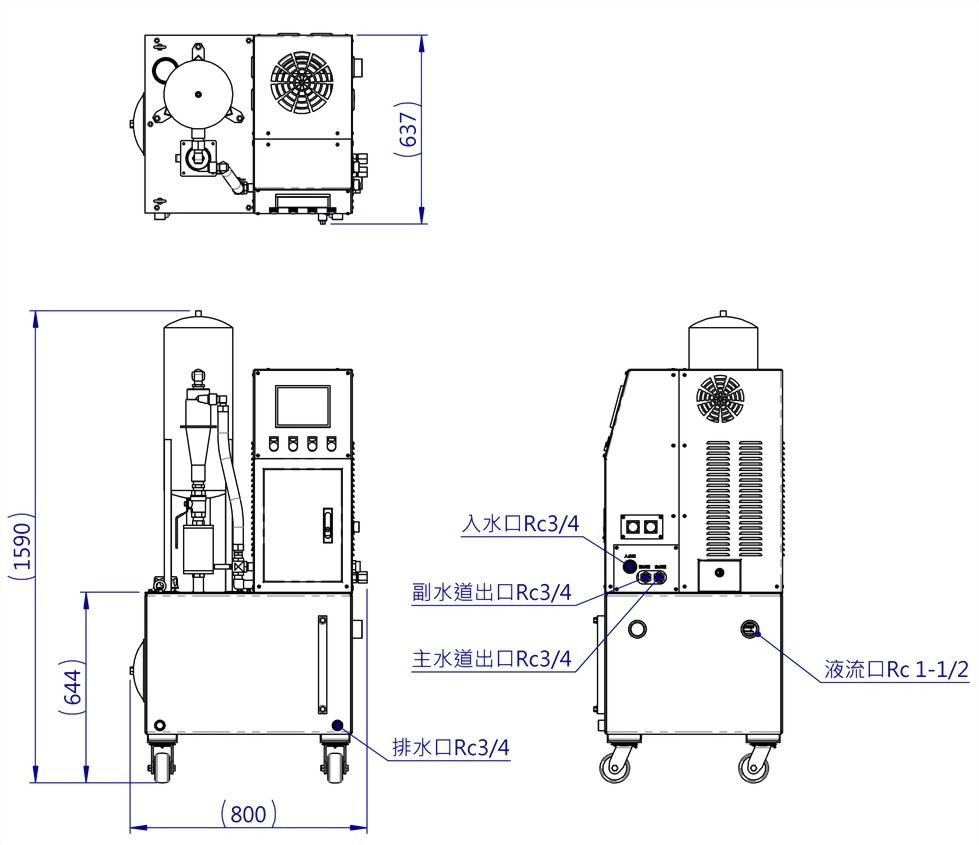

Máy 800 × 640 mm — khoảng 0,5 m² — đặt cạnh máy gia công. Điện 220 V, động cơ 7,5 kW. Kích thước lắp đặt và đường ống xem tab "Kích thước lắp đặt" trên trang này.
Áp suất trong đường ống xử lý thế nào khi thay dao?
Khi máy dừng để thay dao, hệ thống tự xả áp để áp dư không làm hỏng ổ dao hay sai vị trí, đồng thời vẫn duy trì dòng nước nhỏ ngăn phoi lọt vào dụng cụ. Bơm cao áp cũng có thể mua riêng — xem bơm làm mát cao áp.
