Ống điều chỉnh áp suất cao
Chức năng:
Ống cong để vận chuyển chất lỏng và khí với góc điều chỉnh được.
Ứng dụng:
Cung cấp nước, cung cấp dầu hoặc thổi khí để gia công kim loại cơ khí. Thích hợp sử dụng trong ngành công nghiệp máy móc, ngành công nghiệp quang điện...v.v.
Cấu trúc:

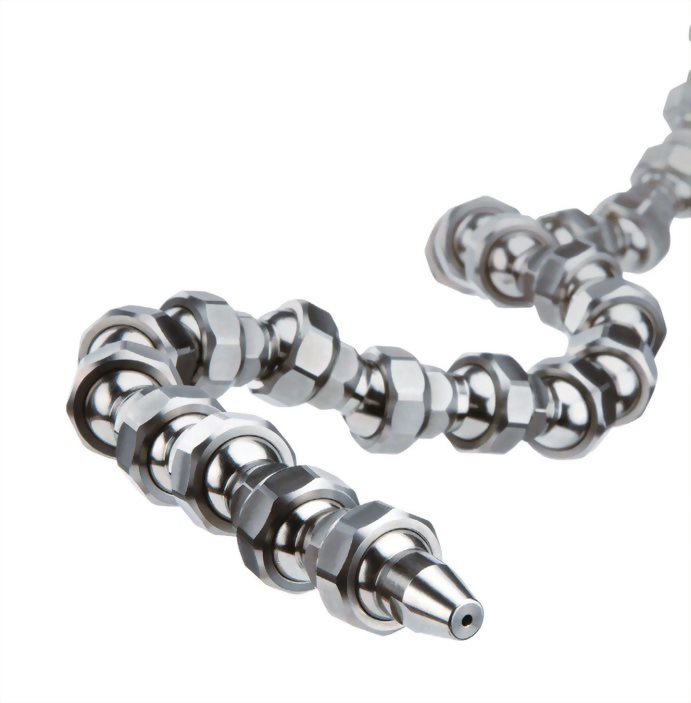

Nhiều loại vòi phun, thân chính, thân chính 90 độ, thanh nối dài và khớp nối có thể được kết hợp và kết hợp tùy ý theo yêu cầu công việc.
Thông số kỹ thuật: 1/2 (đường kính thân 5,8mm)
1/4 (đường kính lỗ thân 11mm)
Ưu điểm:
Được làm bằng SUS303, chịu nhiệt độ cao và chống ăn mòn.
Có tính dẻo cao, có thể điều chỉnh chiều dài, góc và hướng theo yêu cầu.
Độ cứng cao, chịu áp suất cao và chống mài mòn, có thể chịu được áp suất 100bar.
Số chứng nhận bằng sáng chế:
Số ZP201721136530.4 (Trung Quốc)
Mã số mẫu mới M553390 (Đài Loan)
Phản hồi
Cạnh Mặtbảng
Lịch sử
Đã lưu
|
Căn chỉnh NOZZLES |
Căn chỉnh MẪU |
Sản phẩm SẢN PHẨM |
CÁC PHƯƠNG PHÁP THÔNG SỐ KỸ THUẬT |
THÔNG SỐ KỸ THUẬT
|
THÔNG SỐ KỸ THUẬT
|
D | B | L | A° | Khung |
| 1-DG-15 |
Đường kính ống phun (1,5) nozzle(straight ø1,5) |
ø1,5×ø5,8 | 1,5 | 5,8 | 22 | 20 |
|
|||
| 1-DG-30 |
nozzle(straight ø3.0) |
ø3.0×ø5.8 | 3 | 5.8 | 22 | 20 | ||||
| 1-DG-40 |
nozzle(straight ø4.0) |
ø4.0×ø5.8 | 4 | 5.8 | 22 | 20 | ||||
| 1-DG-15-S |
Đường kính ống kính (1,5) vòi phun (góc rộng ø1,5) |
ø1,5×ø7,3 | 1,5 | 7,3 | 18 | 35 |
|
|||
| 1-DG-30-S |
Đường kính ống kính (3.0) vòi phun (góc rộng ø3.0) |
ø3.0×ø7.3 | 3 | 7.3 | 18 | 35 | ||||
| 1-DG-40-S |
Độ phân giải cao (4.0) vòi phun (góc rộng ø4.0) |
ø4.0×ø7.3 | 4 | 7.3 | 18 | 35 | ||||
| 1-DG-15-3 |
vòi phun(3×ø1.5) |
3-ø1.5×ø7.3 | 1.5 | 7.3 | 24.3 | 30 |
|
|||
| 1-DG-15-2-A90 |
Đường kính ống phun 20º vòi phun (90º×2×ø1.5) |
2-ø1.5×ø7.3 | 1.5 | 7.3 | 24.3 | 30 |
|
|
Căn chỉnh NOZZLES |
Căn chỉnh MẪU |
Sản phẩm SẢN PHẨM |
CÁC PHƯƠNG PHÁP CÁC THÔNG SỐ KỸ THUẬT |
Khóa(S) VÍT |
KhóaKhóa(H) HEXAGON |
D | B | L | A° | Side |
| 1-DG-20-GF |
vòi phun phẳng(thẳng) |
ø2×13×ø7.3 |
M14×P1.0 |
16 | 13 | 7.3 | 49 | 25 |
|
|
| 1-DG-30-GF |
|
|
Không có CƠ BẢN PHẦN TỬ
|
Cấu trúc MẪU |
Sản phẩm |
Căn chỉnh THÔNG SỐ KỸ THUẬT |
Căn chỉnh(S) VÍT |
L |
Căn chỉnhChữ 1(H1) HEXAGON |
Căn chỉnhChữ 2(H2) HEXAGON |
Căn chỉnh |
|
1-BG-1 |
Không gian màu phần tử cơ bản |
M14×21,5mm |
M14×P1.0 |
21,5 | 11 | 16 |
 |
|
| 1-BG-75 |
phần tử mở rộng |
M14×75,5mm |
M14×P1.0 |
75,5 | 11 |
16 |
 |
|
Căn bản BASIC PHẦN TỬ
|
Căn chỉnh màu< /strong> MẪU |
Sản phẩm SẢN PHẨM |
CÁC PHƯƠNG PHÁP ĐẶC ĐIỂM KỸ THUẬT |
Khoan(S) VÍT |
L1 | L2 |
KhoanKhoan1(H1) HEXAGON |
Căn chỉnhChữ 2(H2) HEXAGON |
Hình vuôngHình chữ nhật (Q) TỨ PHẦN |
Hình chữ nhật |
|
1-BG-A9 |
90 độ phần tử cơ bản 90º |
M14×90° |
M14×P1.0 |
26.3 |
29.5 |
11 |
16 |
16 |
 |
|
Độ rộng BỘ CHUYỂN ĐỔI |
Bộ chuyển đổi góc L-45° /90° -L |
Cửa hàng |
|||||||||
|
Cửa hàng MẪU |
Cửa hàng Cửa hàng Cửa hàng |
Thông số kỹ thuật THÔNG SỐ KỸ THUẬT |
VÍT VÍT |
VÍT(S2) VÍT |
L1 |
L2 |
B |
Cửa sổ hình chữ nhật (H) HẬU LỤC GIÁC |
QuadrilateraL |
||
|
1-CG-L90-1/4-L |
bộ chuyển đổi (90º-L-PT1/4") |
PT 1/4"×90° |
PT 1/4" |
M14×P1.0 |
32 |
5.8 |
26.3 |
11 |
16 |
|
|
|
1-CG-L90-1/8-L |
bộ chuyển đổi (90º-L-PT1/8") |
PT 1/8"×90° |
PT 1/8" |
PT 1/8" |
M14×P1.0 |
32 |
5.8 |
24.3 |
11 |
14 |
|
|
1-CG-L45-1/4-L |
L45 Đế -PT1/4" Dài |
||||||||||
|
Cửa hàngCửa hàng ADAPTER |
Bộ chuyển đổi nguồn cấp dữ liệu-cơ bản |
Cửa hàng |
|||||||
|
Cửa hàng MẪU |
Cửa hàng Cửa hàng Cửa hàng |
Thông số kỹ thuật THÔNG SỐ KỸ THUẬT |
Khóa (S1) VÍT |
Khóa (S2) VÍT |
L |
B |
Cửa sổ hình lục giác H HEXAGON |
||
|
1-CG-1/8 |
bộ chuyển đổi (PT1/8") |
PT 1/8"×180° |
PT 1/8" |
M14×P1.0 |
18.5 |
5.8 |
15 |
|
|
|
1-CG-1/4 |
adapter(PT1/4") |
PT 1/4"×180° |
PT 1/4" |
M14×P1.0 |
18.5 |
5.8 |
15 |
||
|
1-CG-3/8 |
bộ chuyển đổi (PT3/8") |
PT 3/8"×180° |
PT 1/8" |
M14×P1.0 |
18.5 |
8 |
17 |
||
|
Bộ điều hợp bóng-cắm-vào-trong-bộ điều hợp |
Cửa hàng |
||||||||
|
Cửa hàng MẪU |
Cửa hàng Cửa hàng Cửa hàng |
Phiên bản ĐẶC ĐIỂM KỸ THUẬT |
13.4 |
|
|||||
Câu hỏi thường gặp
Những điều khách hàng hay hỏi về ống làm mát inox điều chỉnh được.
Ống inox điều chỉnh được khác gì ống nhựa?
Các đốt làm từ inox SUS303: chịu nhiệt, chống ăn mòn, cứng và chịu mài mòn, chịu áp 100 bar. Sau khi chỉnh hướng, vòi giữ nguyên vị trí dưới áp suất và nhiệt, trong khi ống nhựa dễ biến dạng, xệ hoặc bung ra khi áp cao, nhiệt cao hoặc dùng dầu cắt gọt.
Chịu áp bao nhiêu? Dùng được với làm mát cao áp không?
Chịu 100 bar, nên dùng được với hệ thống cao áp như bơm làm mát cao áp kiểu piston (70 bar) để xả phoi và làm mát bên ngoài.
Lắp ráp thế nào? Có những bộ phận gì?
Đế (PT 1/8" hoặc PT 1/4"; thẳng, L45°, L90° dài hoặc ngắn) + thân (tiêu chuẩn 21,5 mm, nối dài 75,5 mm, thân 90°, khớp nối hai bi) + vòi phun. Mọi mối nối đều là M14 × P1,0 nên chỉnh chiều dài, góc và hướng tùy ý. Nhà phân phối chỉ cần ít mã hàng là đáp ứng được hầu hết nhu cầu.
Có những loại vòi phun nào?

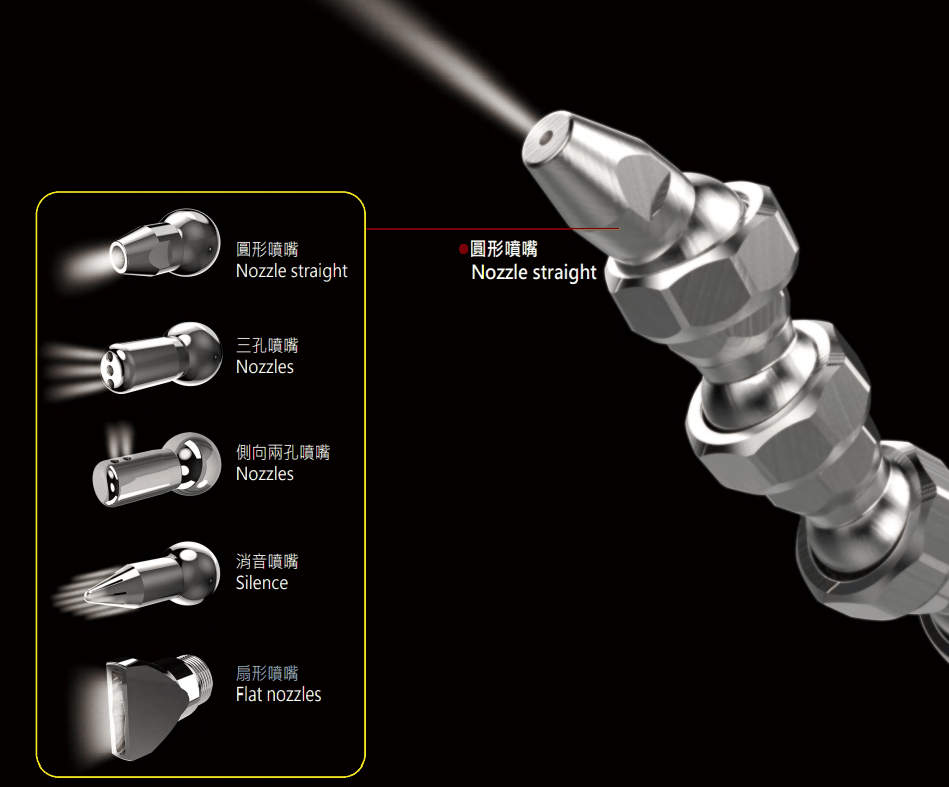

Vòi tròn Ø1,5 / Ø3 / Ø4, vòi góc rộng, vòi 3 lỗ, vòi 2 lỗ bên, vòi dẹt thẳng và hình quạt, cùng vòi khí giảm ồn (79 dB, giảm ồn 67%, tiết kiệm năng lượng 37%). Thông số đầy đủ trong bảng trên trang này.
Dẫn khí hoặc dầu được không?
Được. Ống dùng để dẫn chất lỏng và khí với góc điều chỉnh — cấp nước, cấp dầu hoặc thổi khí trong gia công kim loại, cũng dùng trong ngành quang điện tử và các ngành khác. Thổi khí nên dùng vòi giảm ồn.
Có sáng chế không?
Có — giải pháp hữu ích Đài Loan M553390 và sáng chế Trung Quốc ZP201721136530.4. Hoan nghênh nhà phân phối và OEM liên hệ.
