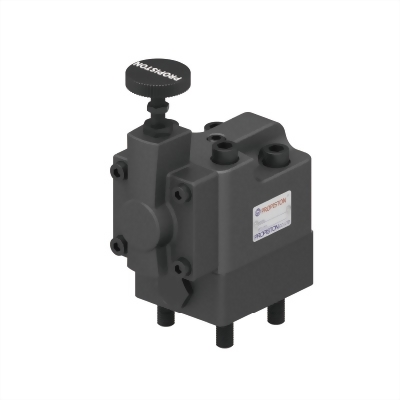

BR – 03 , 06, 10
-
Van cân bằng dòng BR có thể tránh được tình trạng cơ cấu bị rơi do trọng lượng của chính nó, và khi sử dụng tại vị trí đó sẽ xảy ra áp suất ngược.
| 1 | Loạt |
|---|---|
| 2 | Kích thước van |
| 3 | Phạm vi điều chỉnh áp suất |
| Số mô hình. | Kích thước van |
Áp lực tối đa kgf/cm2 |
Áp suất điều chỉnh phạm vi (kgf/cm2) |
Lưu lượng tối đa (l/min) |
Cân (kg) |
|---|---|---|---|---|---|
| BR-03 (MCA-03) | 3/8 | 250 |
B : 70 C : 140 H : 250 |
100 | 7.3 |
| BR-06 | 3/4 | 200 | 9.2 | ||
| BR-10 | 1-1/4 | 400 | 19.5 |
| Mẫu | Bu lông lắp đặt | Q |
|---|---|---|
| BR-03-※-10 |
M12X110 Dài M12X135 mm |
2 2 |
| BR-06-※-10 |
M16X105 Dài M16X125 mm |
2 2 |
| BR-10-※-10 |
M20X140 Dài M20X160 mm |
2 2 |

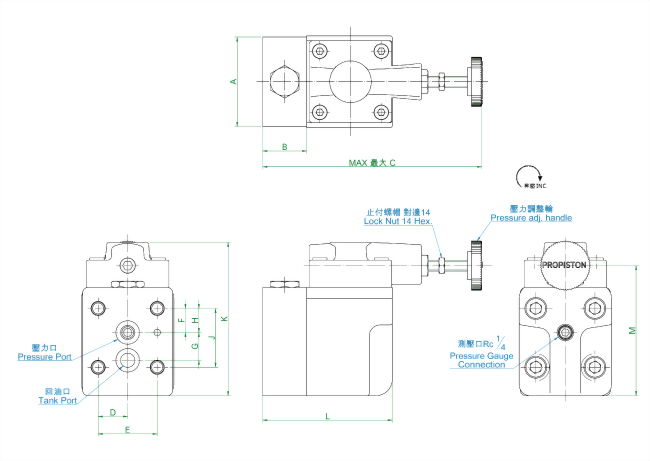

BR - 03

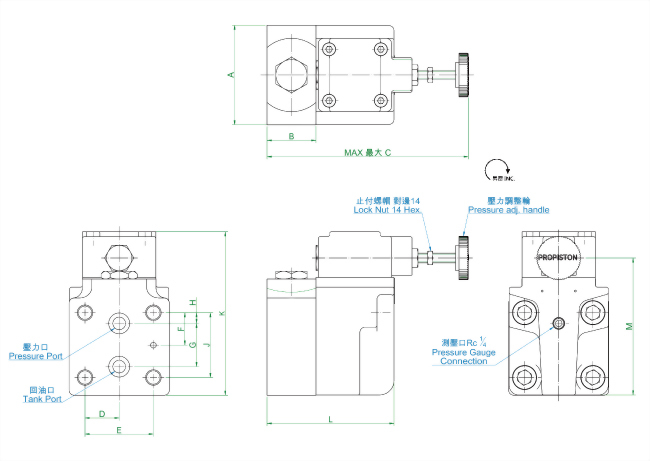

BR - 06.10
