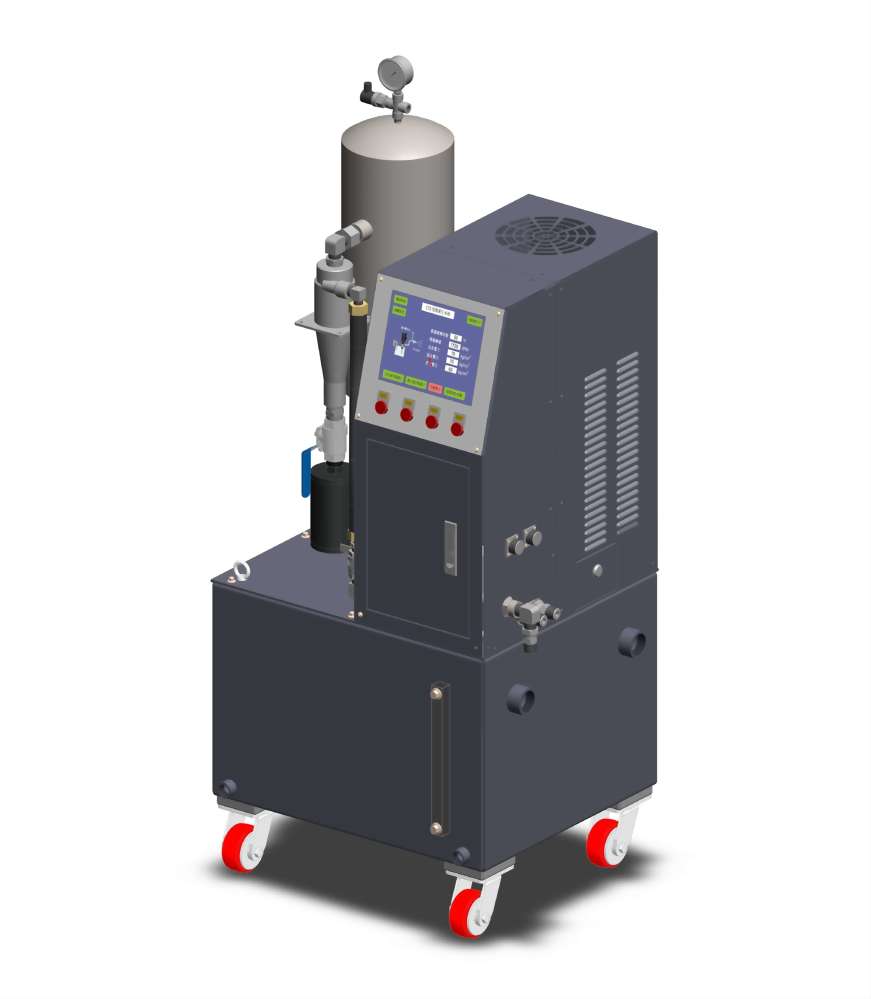

伺服控制高壓切削液供應系統
型號：SCPW-09（最高壓力 70 bar）
- 低溫升：全伺服追壓供給，不做多餘的功，切削液溫升僅 5～6°C（相較環境溫度，視加工工況），熱變形小、加工尺寸更穩定。
- 低耗能：依刀具實際需求輸出壓力與流量，不長時間滿載；8 小時電耗約 10 度（以 100 bar 滿載保守估算）。
- 效率高：NC 啟動即快速建壓，壓力穩、排屑可靠；停機換刀自動洩壓並持續出水，保護刀塔、防止鐵屑進入刀具。
- 佔地小：機台 800 × 640 mm，約 0.5 m²，放在機台旁不佔走道。
- 低耗材過濾：標配 VDF 旋流過濾器（無耗材、精度高），搭配不鏽鋼袋濾機與二道精密過濾，濾材成本低。
節能與效率數據
8 小時電耗約 10 度電（以 100 bar 滿載保守估算）
計算條件：Ø1 mm 噴嘴（孔面積 0.785 mm²）、70 bar、18 cc/rev 高壓泵、切削油。
5～6 °C
整體水箱溫升（相較環境溫度），降低熱變形、提升加工穩定性
全伺服電機
依需求壓力與流量輸出，不長時間滿載空轉
800 × 640 mm
占地僅 0.51 m²（約 0.15 坪）
| 項目 | 數值 | 計算依據 |
|---|---|---|
| 出水量 | 3.7～4.8 L/min | 孔口公式 Q = Cd × A × √(2ΔP/ρ)，射流速度約 127 m/s；銳邊孔 Cd≈0.62 → 3.7 L/min，鑽孔噴嘴 Cd≈0.8 → 4.8 L/min |
| 泵轉速 | 約 240～330 rpm | 18 cc 泵理論轉速 210～265 rpm；低黏度切削油在 70 bar 下泵內洩漏較大，容積效率以 80～85% 計 |
| 連續扭力 | 約 23 N·m | T = V × Δp ÷ 2π ≈ 20.1 N·m，含機械效率；伺服選型的關鍵是扭力，與轉速無關 |
| 液壓功率 | 0.43～0.56 kW | 壓力 × 流量 ÷ 600 |
| 電耗（保守值） | 約 1.0～1.4 kW | 以 100 bar 滿載估算的保守上限：液壓功率 0.72～0.93 kW、馬達軸功約 0.85～1.15 kW，含驅動器與馬達損失；8 小時約 10 度電 |
伺服系統只在刀具需要時出力，不像定量泵長時間滿載，8 小時電耗以 100 bar 滿載保守估算也只約 10 度，水箱溫升僅 5～6 °C。
| 型號Model | SCPW-09 |
|---|---|
| 最大操作壓力Max. pressure | 70 bar |
| 最大流量Max. flow rate | 30 L/min |
| 馬達規格Motor | 7.5 kW / 220 V |
| 最高轉速Max. speed | 2000 rpm |
| 過濾精度Filtration | 50 μm |
| 適用流體Fluid | 水溶性切削液、油性切削油 皆可 |
| 占地尺寸Footprint | 800 × 640 mm |
規格如有變更，恕不另行通知；特殊壓力、流量需求請與我們聯絡。
伺服高壓中心出水冷卻系統, 壓力傳感器PID壓力控制可快速反應刀具所需流量
NC 系統可快速啟動並供給充足流量建立指定壓力。

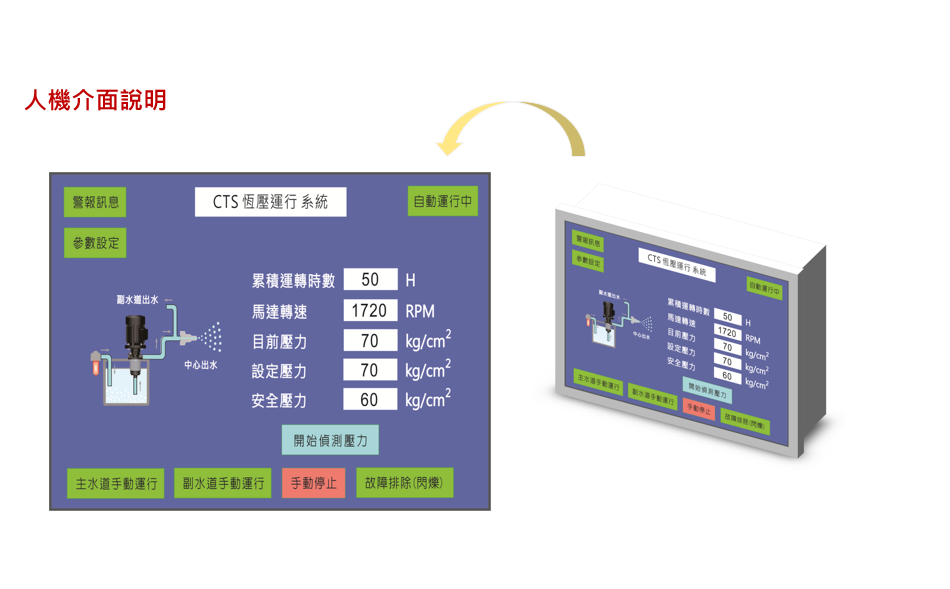

操作介面設定簡單、具故障類型預警、低維修率、易訓練人員操作及保養，並可避免多餘電力浪費。

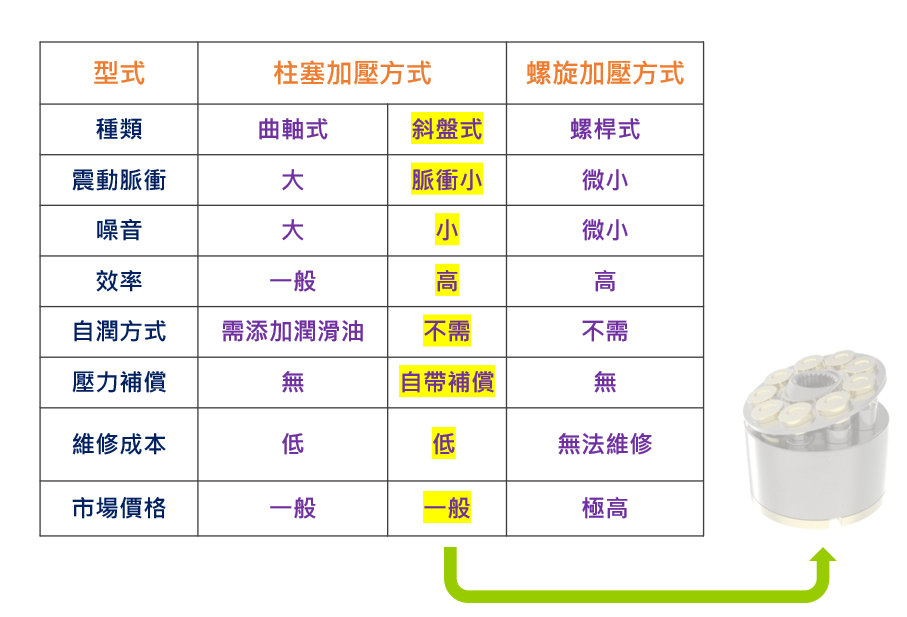

高性能和長壽命的高壓泵。
切削液冷卻及搭載二道精密過濾系統。
常見問題
關於伺服控制高壓切削液供應系統，客戶最常問的幾件事。
這套系統適合哪些加工？
適合 CNC 車床、加工中心需要中心出水（through-spindle）高壓冷卻的場合：深孔鑽、鑽削、攻牙，以及不鏽鋼、鈦合金等難削材的排屑與斷屑。高壓切削液能把鐵屑從孔底沖出，減少纏屑與斷刀。
最高壓力與流量是多少？
SCPW-09 最高操作壓力 70 bar、最大流量 30 L/min。實際出水量由噴嘴孔徑決定，例如 Ø1 mm 噴嘴在 70 bar 時約 3.7～4.8 L/min；壓力可直接在控制器上設定。
為什麼比傳統定量泵省電？
傳統定量泵整班滿載運轉，多餘的流量全部變成熱和電費。伺服系統依刀具當下需要的壓力與流量出力，沒有多餘的功；以 100 bar 滿載保守估算，8 小時電耗也只約 10 度。
切削液溫升多少？需要另外加冷卻機嗎？
因為不做多餘的功，切削液溫升僅約 5～6°C（相較環境溫度，視加工工況），熱變形影響小。是否需要外加冷卻機取決於加工熱負荷，歡迎提供加工條件由我們評估。
水溶性切削液和油性切削油都能用嗎？過濾怎麼配？
兩者皆可。標配 VDF 旋流過濾器（無耗材、精度高），搭配不鏽鋼袋濾機與二道精密過濾，過濾精度 50 μm，濾材成本低。搭配 Dr.Coolant 切削液監控 可再掌握濃度與液位。
機台多大？安裝需要什麼條件？

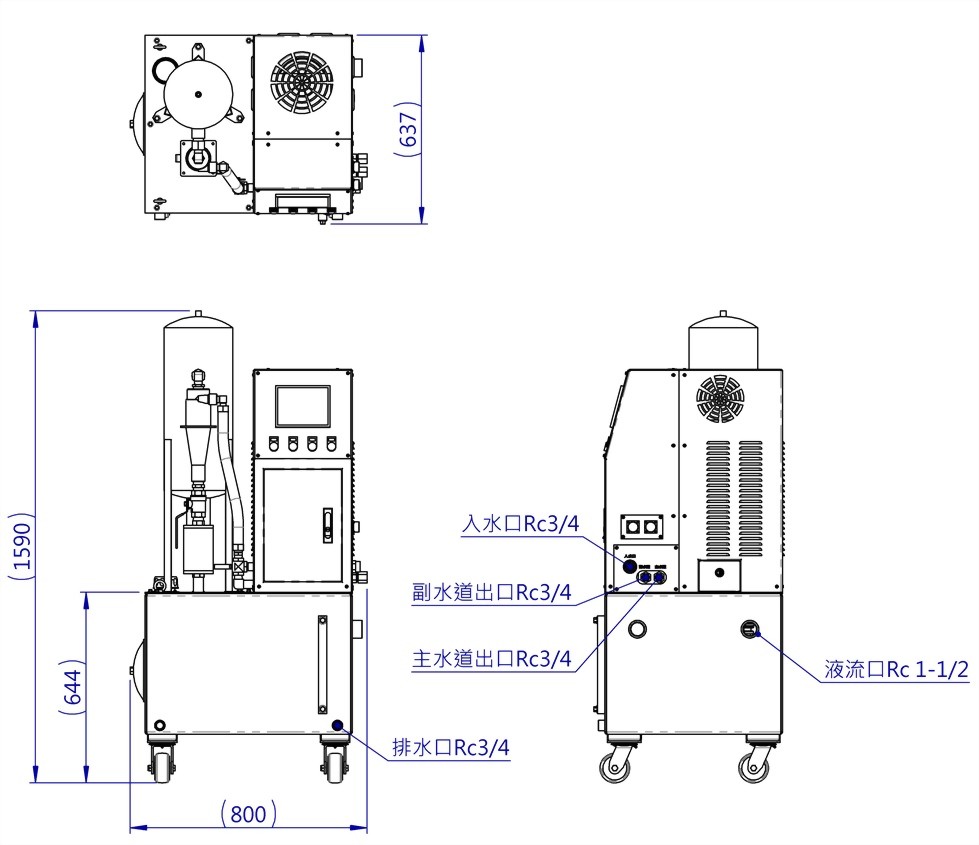

機台 800 × 640 mm，約 0.5 m²，放在機台旁即可；電源 220 V、馬達 7.5 kW。詳細配管與安裝尺寸請見本頁「安裝尺寸」分頁。
換刀時管內壓力怎麼處理？

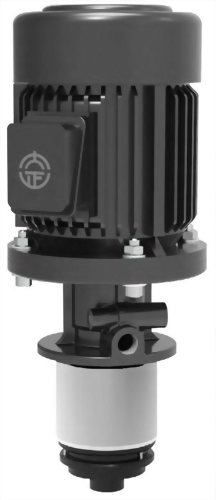

停機換刀時系統自動洩壓，避免殘壓造成刀塔受損或定位失準，同時維持少量出水，防止鐵屑進入刀具。高壓泵本體亦可單獨採購，見 高壓柱塞冷卻液泵。
