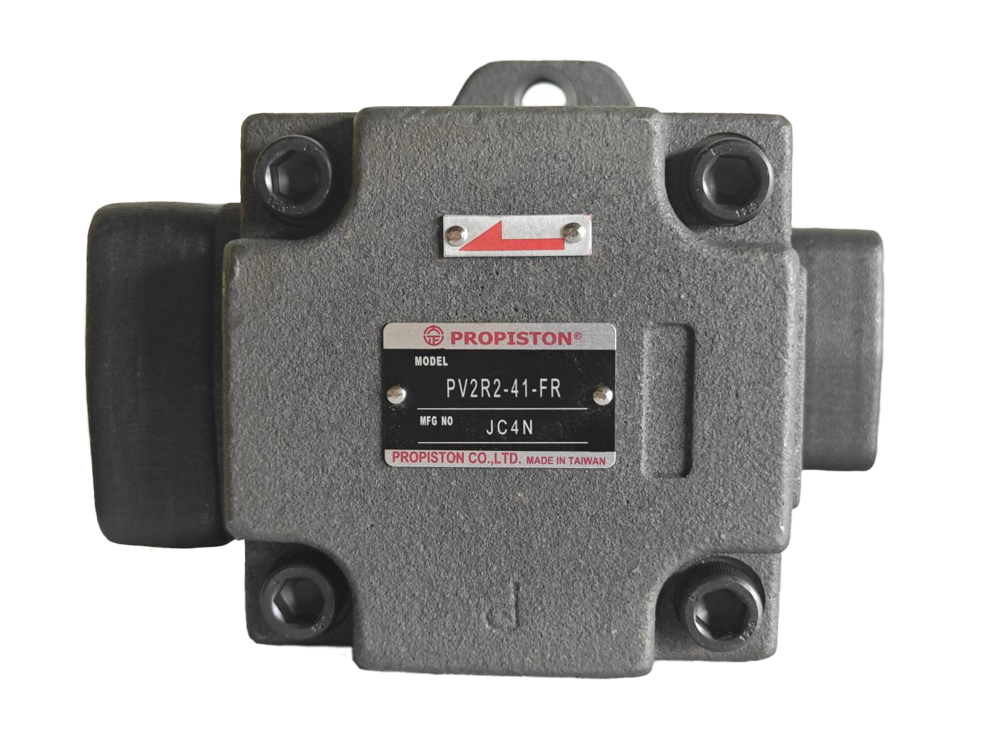

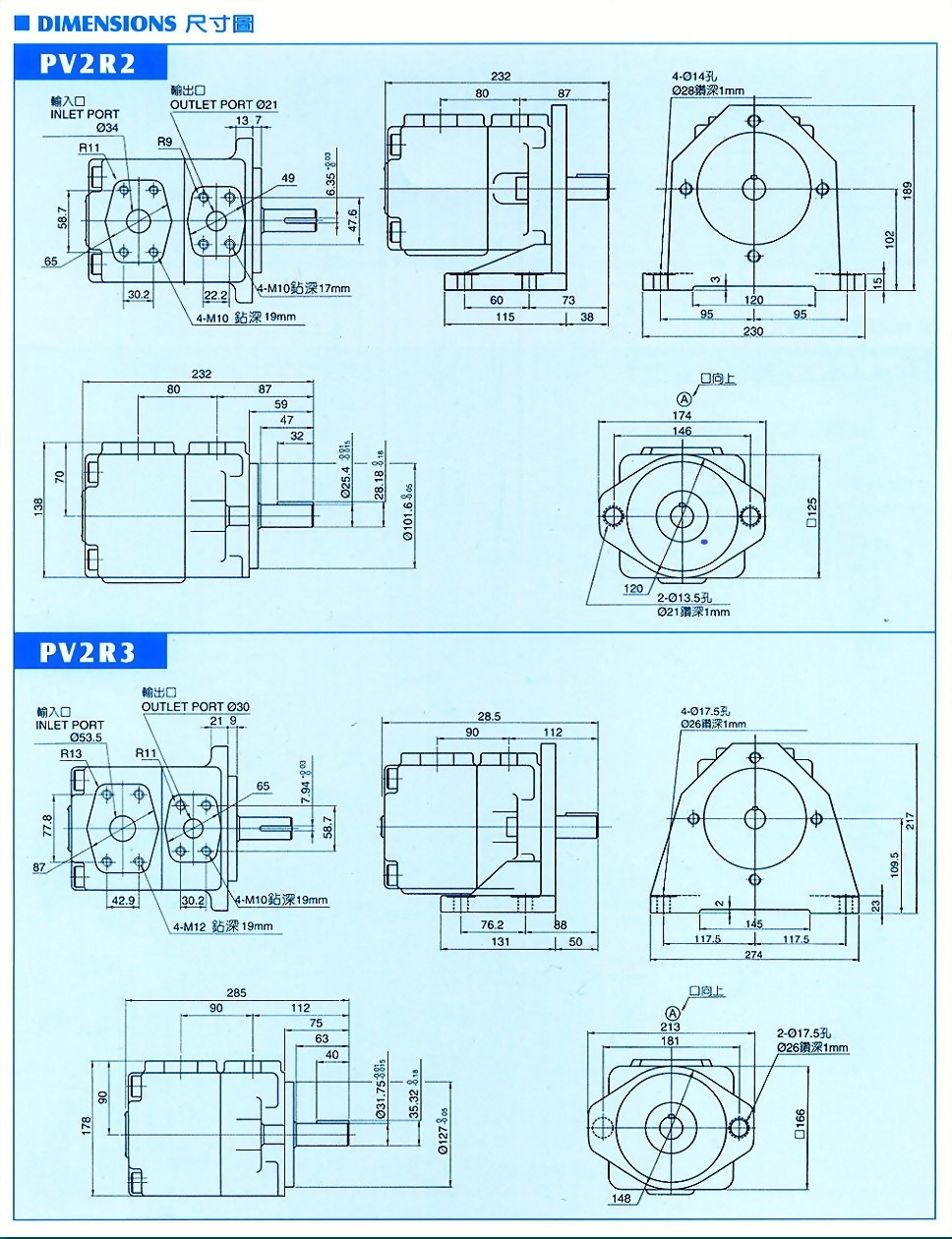

高壓固定容量輪葉泵浦
特點
*市面上同級邦浦中,具有體積小、大流量、高壓力的
特點
*最高使用壓力210kgf/cm2(3000 psi)
*出入油口的組立方向可意選擇、安裝、維修容易。
*正逆轉方向,改變簡單。
型號 :
PV2R2,3,4
PV2R ※-※-※-※※※
1 2 3 4 5 6 7
| 1 |
系列號碼 |
|---|---|
| 2 |
2:PV2R2 3:PV2R3 4:PV2R4 |
| 3 |
正常吐出能力 PV2R1:6,8,10,12,14,17,19,23 25,31 |
| 4 |
安裝方式 F:法蘭式 L:腳座式 |
| 5 |
R:正轉 L:逆轉 |
| 6 |
吐出部位(正視邦浦軸端) A:向上依規格品 B:向下 R:右邊 L:左邊 |
| 7 |
吸入部位(正視邦浦軸端) A:向上規格品 B:向下 R:右邊 L:左邊 |

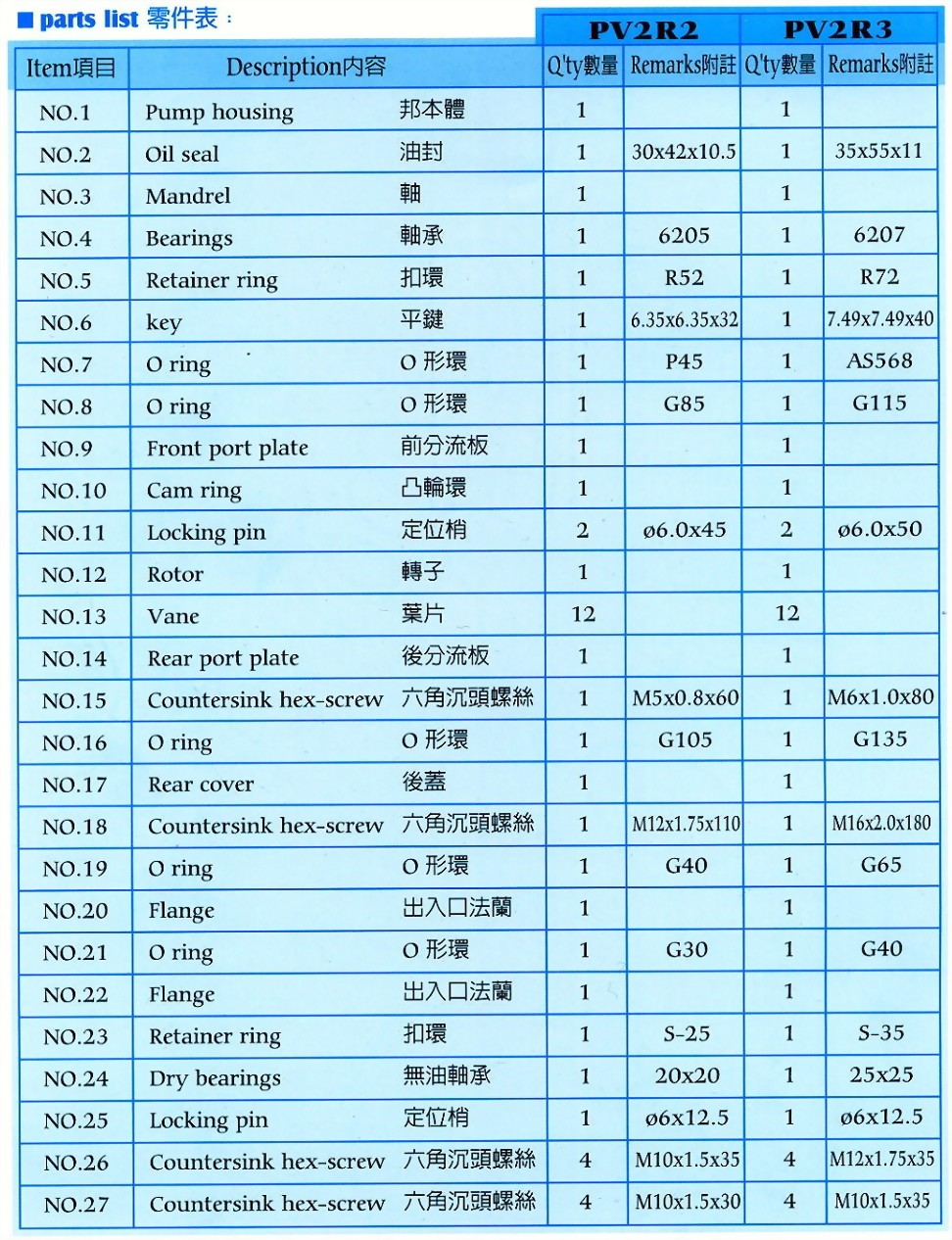

■ 零件表
| 項目 | 內容 | PV2R2 | PV2R3 | ||
|---|---|---|---|---|---|
| 數量 | 附註 | 數量 | 附註 | ||
| 1 | 邦本體 | 1 | 1 | ||
| 2 | 油封 | 1 | 30x42x10.5 | 1 | 35x55x11 |
| 3 | 軸 | 1 | 1 | ||
| 4 | 軸承 | 1 | 6205 | 1 | 6207 |
| 5 | 扣環 | 1 | R52 | 1 | R72 |
| 6 | 平鍵 | 1 | 6.35x6.35x32 | 1 | 7.49x7.49x40 |
| 7 | O形環 | 1 | P45 | 1 | AS568 |
| 8 | O形環 | 1 | G85 | 1 | G115 |
| 9 | 前分流板 | 1 | 1 | ||
| 10 | 凸輪環 | 1 | 1 | ||
| 11 | 定位梢 | 2 | ø6.0x45 | 2 | ø6.0x50 |
| 12 | 轉子 | 1 | 1 | ||
| 13 | 葉片 | 12 | 12 | ||
| 14 | 後分流板 | 1 | 1 | ||
| 15 | 六角沉頭螺絲 | 1 | M5x0.8x60 | 1 | M6x1.0x80 |
| 16 | O形環 | 1 | G105 | 1 | G135 |
| 17 | 後蓋 | 1 | 1 | ||
| 18 | 六角沉頭螺絲 | 1 | M12x1.75x110 | 1 | M16x2.0x180 |
| 19 | O形環 | 1 | G40 | 1 | G65 |
| 20 | 出入口法蘭 | 1 | 1 | ||
| 21 | O形環 | 1 | G30 | 1 | G40 |
| 22 | 出入口法蘭 | 1 | 1 | ||
| 23 | 扣環 | 1 | S-25 | 1 | S-35 |
| 24 | 無油軸承 | 1 | 20x20 | 1 | 25x25 |
| 25 | 定位梢 | 1 | ø6x12.5 | 1 | ø6x12.5 |
| 26 | 六角沉頭螺絲 | 4 | M10x1.5x35 | 4 | M12x1.75x35 |
| 27 | 六角沉頭螺絲 | 4 | M10x1.5x35 | 4 | M10x1.5x35 |
