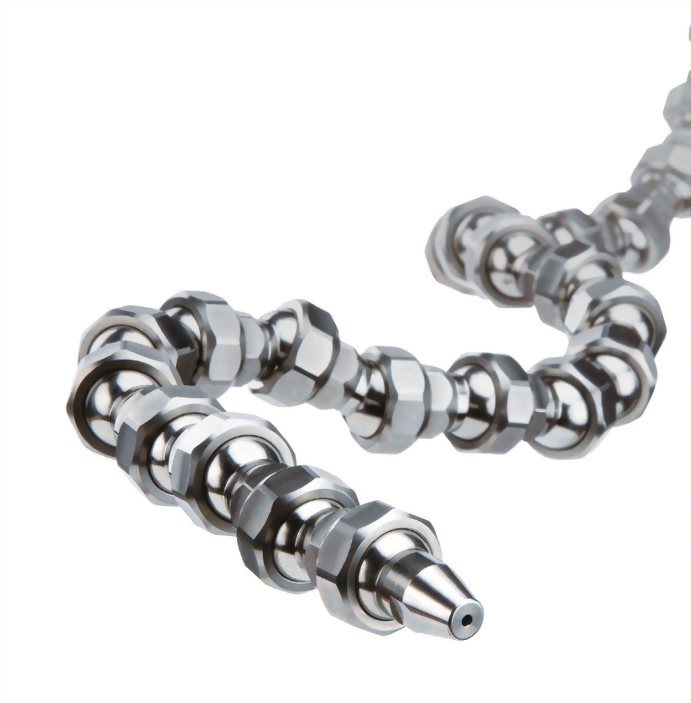

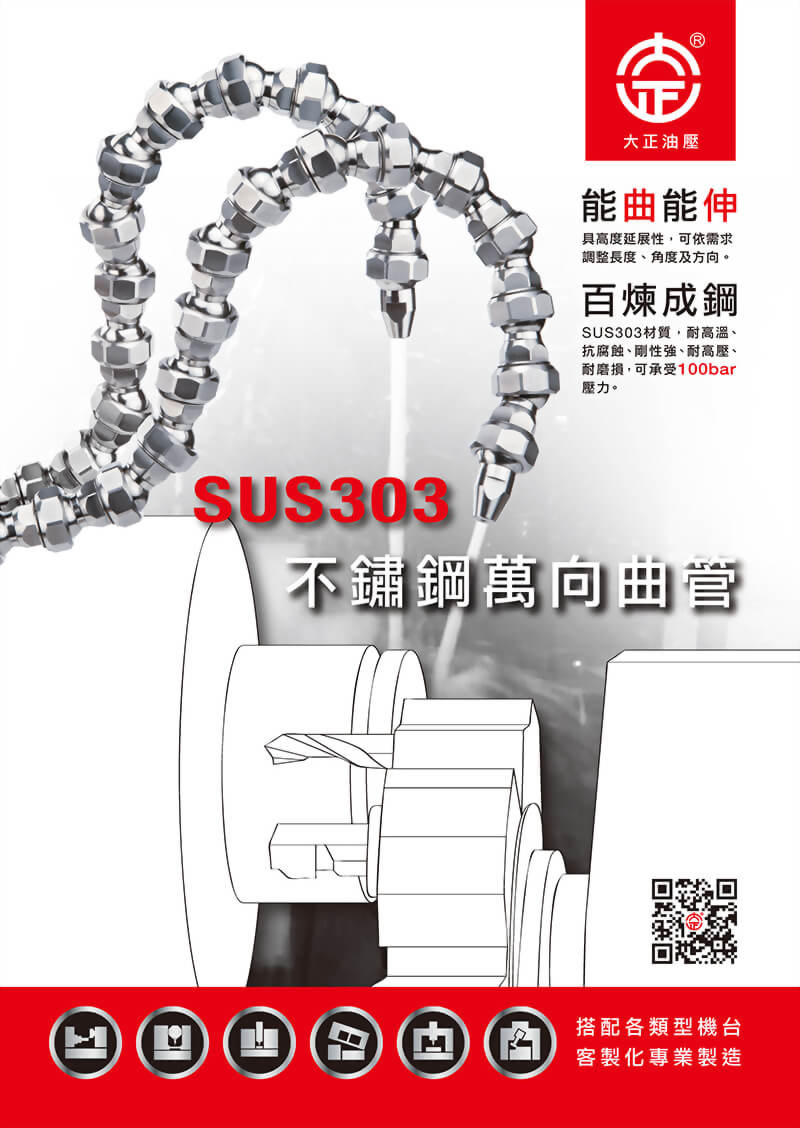

High Pressure Adjustable Tube
function:
Curved pipe for conveying liquid and gas with adjustable angle.
application:
Water supply, oil supply or air blowing for mechanical metal processing. Suitable for use in machinery industry, photoelectric industry...etc.
structure:

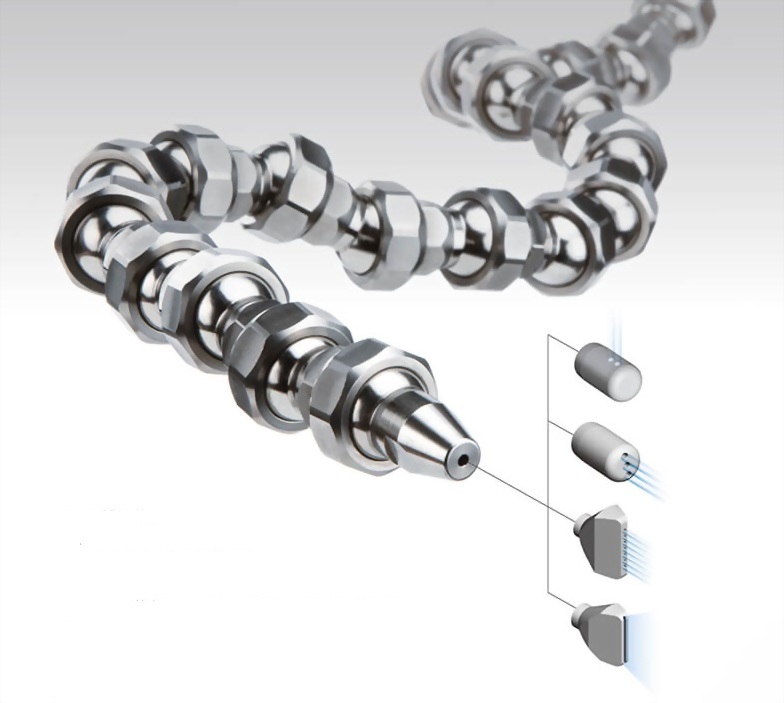

Various nozzles, main bodies, 90-degree main bodies, extension rods, and joints can be arbitrarily matched and combined according to work requirements.
Specification: 1/2 (body diameter 5.8mm)
1/4 (body hole diameter 11mm)
advantage:
Made of SUS303, high temperature resistance and corrosion resistance.
Highly malleable, the length, angle and direction can be adjusted according to requirements.
Strong rigidity, high pressure resistance and abrasion resistance, and can withstand 100bar pressure.
Patent certificate number:
No. ZP201721136530.4 (China)
New Model No. M553390 (Taiwan)
|

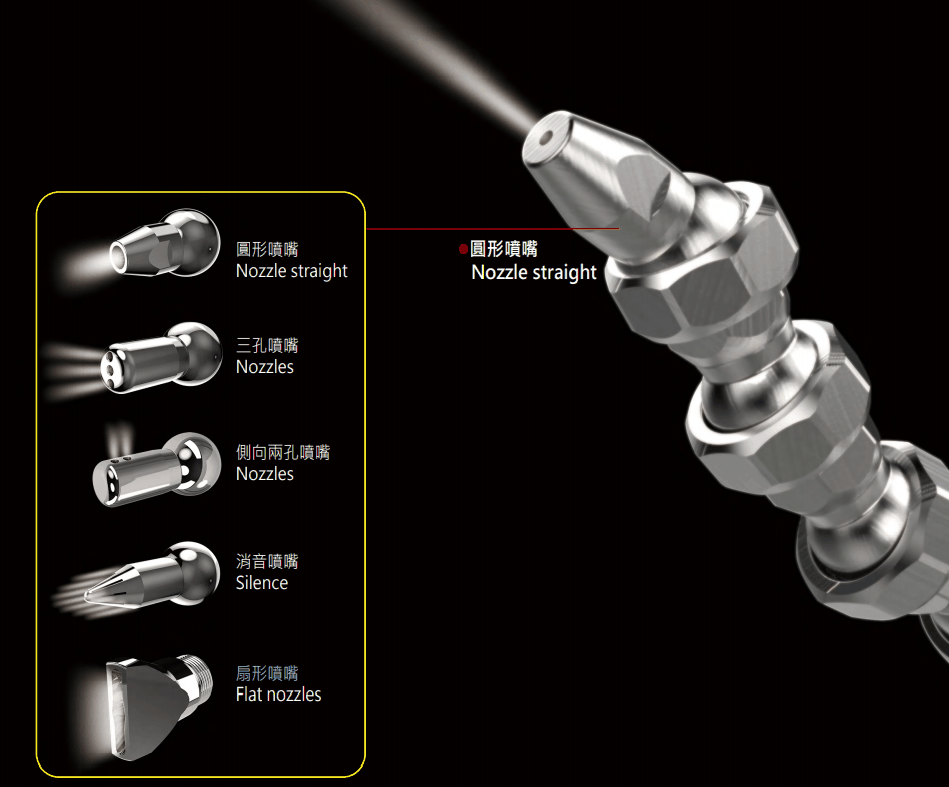

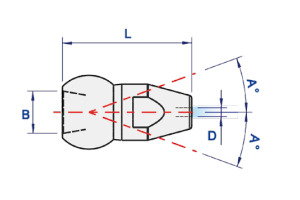

Vòi phun NOZZLES |
Model MODEL |
Tên sản phẩm PRODUCT |
Thông số SPECIFICATIONS |
D | B | L | A° | Biểu tượng |
| 1-DG-15 |
Vòi phun tròn (⌀1.5 ) nozzle(straight ø1.5) |
ø1.5×ø5.8 | 1.5 | 5.8 | 22 | 20 |
|
|
| 1-DG-30 |
Vòi phun tròn (⌀3.0 ) nozzle(straight ø3.0) |
ø3.0×ø5.8 | 3 | 5.8 | 22 | 20 | ||
| 1-DG-40 |
Vòi phun tròn (⌀4.0 ) nozzle(straight ø4.0) |
ø4.0×ø5.8 | 4 | 5.8 | 22 | 20 | ||
| 1-DG-15-S |
Vòi phun góc rộng (⌀1.5 ) nozzle(wide-angle ø1.5) |
ø1.5×ø7.3 | 1.5 | 7.3 | 18 | 35 |
|
|
| 1-DG-30-S |
Vòi phun góc rộng (⌀3.0 ) nozzle(wide-angle ø3.0) |
ø3.0×ø7.3 | 3 | 7.3 | 18 | 35 | ||
| 1-DG-40-S |
Vòi phun góc rộng (⌀4.0 ) nozzle(wide-angle ø4.0) |
ø4.0×ø7.3 | 4 | 7.3 | 18 | 35 | ||
| 1-DG-15-3 |
Vòi phun 3 lỗ nozzle(3×ø1.5) |
3-ø1.5×ø7.3 | 1.5 | 7.3 | 24.3 | 30 |
|
|
| 1-DG-15-2-A90 |
Vòi phun 2 lỗ bên nozzle(90º×2×ø1.5) |
2-ø1.5×ø7.3 | 1.5 | 7.3 | 24.3 | 30 |
|
|
Vòi phun NOZZLES |
Model MODEL |
Tên sản phẩm PRODUCT |
Thông số SPECIFICATIONS |
Ren(S) SCREW |
Lục giácMặt(H) HEXAGON |
D | B | L | A° | Biểu tượng |
| 1-DG-20-GF |
Vòi phun thẳng flat nozzle(straight) |
ø2×13×ø7.3 |
M14×P1.0 |
16 | 13 | 7.3 | 49 | 25 |
|
|
| 1-DG-30-GF |
Vòi phun thẳng flat nozzle(straight) |
ø3×17×ø7.3 |
M14×P1.0 |
16 | 17 | 7.3 | 49 | 25 | ||
| 1-DG-30-SF |
Vòi phun quạt flat nozzle (fan-shaped) |
ø3×20×ø7.3 |
M14×P1.0 |
16 | 20 | 7.3 | 49 | 25 |
 |
|
Vòi phun đặc biệt SPECIAL NOZZLES |
Model MODEL |
Tên sản phẩm PRODUCT |
Thông số SPECIFICATIONS |
B | L | A° | Biểu tượng |
| 1-DG-AIR |
Vòi phun giảm âm nozzle(slience) |
Độ ồn thấp (79db), Giảm ồn 67%, Tiết kiệm năng lượng 37% Sound level (79db), Noise reduction 67% Energy savings 37% |
7.3 | 27.6 | 25 |
|
|
Đầu nối ADAPTERING ELEMENT
|
Model MODEL |
Tên sản phẩm PRODUCT |
Thông số SPECIFICATIONS |
Ren(S1) SCREW |
Ren(S2) SCREW |
L |
Lục giácMặt1(H1) HEXAGON |
Lục giácMặt2(H2) HEXAGON |
Biểu tượng |
|

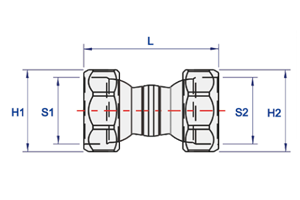

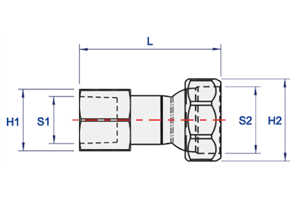

1-DG-PT1/8 |
Đầu nối bi-PT1/8" adaptering element(PT1/8") |
PT 1/8"×M14 |
PT 1/8" |
M14×P1.0 |
28 | 12 | 16 |
 |
|
|
1-DG-DB |
Đầu nối 2 bi adaptering element (double-ball) |
PT 1/8"×M14 |
M14×P1.0 |
M14×P1.0 |
25 | 16 |
16 |
 |
|
Thân BASIC ELEMENT
|
Model MODEL |
Tên sản phẩm PRODUCT |
Thông số SPECIFICATIONS |
Ren(S) SCREW |
L |
Lục giácMặt1(H1) HEXAGON |
Lục giácMặt2(H2) HEXAGON |
Biểu tượng |
|

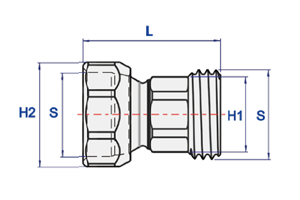

1-BG-1 |
Thân tiêu chuẩn basic element |
M14×21.5mm |
M14×P1.0 |
21.5 | 11 | 16 |
 |
|
|
1-BG-75 |
Thanh nối dài extension element |
M14×75.5mm |
M14×P1.0 |
75.5 | 11 |
16 |
 |
|
Thân BASIC ELEMENT
|
Model MODEL |
Tên sản phẩm PRODUCT |
Thông số SPECIFICATIONS |
Ren(S) SCREW |
L1 | L2 |
Lục giácMặt1(H1) HEXAGON |
Lục giácMặt2(H2) HEXAGON |
VuôngMặt(Q) QUADRILATERAL |
Biểu tượng |
|
1-BG-A9 |
90 ° Thân basic element 90º |
M14×90° |
M14×P1.0 |
26.3 |
29.5 |
11 |
16 |
16 |
 |
|
Đế ADAPTER |
L loại Đế adapter-45° /90° -L |
Biểu tượng |
|||||||||
|
Model MODEL |
Tên sản phẩm PRODUCT |
Thông số SPECIFICATIONS |
Ren(S1) SCREW |
Ren(S2) SCREW |
L1 |
L2 |
B |
Mặt lục giác(H) HEXAGON |
Mặt vuông(Q) QUADRILATERAL |
||
|

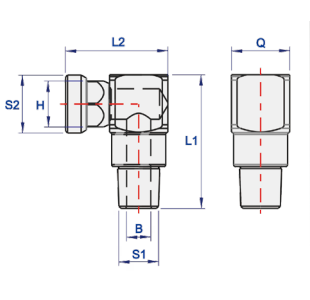

1-CG-L90-1/4-L |
L90 Đế -PT1/4" Dài adapter(90º-L-PT1/4") |
PT 1/4"×90° |
PT 1/4" |
M14×P1.0 |
32 |
5.8 |
26.3 |
11 |
16 |
|
|
|
1-CG-L90-1/8-L |
L90 Đế -PT1/8" Dài adapter(90º-L-PT1/8") |
PT 1/8"×90° |
PT 1/8" |
M14×P1.0 |
32 |
5.8 |
24.3 |
11 |
14 |
||
|

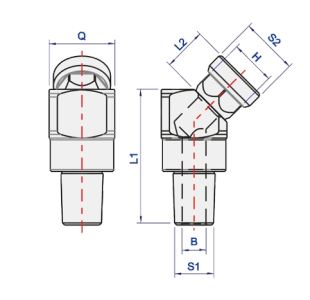

1-CG-L45-1/4-L |
L45 Đế -PT1/4" Dài adapter(45º-L-PT1/4") |
PT 1/4"×45° |
PT 1/4" |
M14×P1.0 |
33 |
8 |
10.5 |
11 |
16 |
|
|
|
1-CG-L45-1/8-L |
L45 Đế -PT1/8"Dài adapter(45º-L-PT1/8") |
PT 1/8"×45° |
PT 1/8" |
M14×P1.0 |
33 |
7.2 |
10.5 |
11 |
14 |
||
|
1-CG-L45-1/4-S |
L45 Đế -PT1/4" Ngắn adapter(45º-S-PT1/4") |
PT 1/4"×45° |
PT 1/4" |
M14×P1.0 |
25 |
7.2 |
10.5 |
11 |
16 |
||
|
1-CG-L45-1/8-S |
L45 Đế -PT1/8" Ngắn adapter(45º-S-PT1/8") |
PT 1/8"×45° |
PT 1/8" |
M14×P1.0 |
21 |
7.2 |
10.5 |
11 |
14 |
||
|
Đế ADAPTER |
Đế tiêu chuẩnadapter-basic |
Biểu tượng |
|||||||
|
Model MODEL |
Tên sản phẩm PRODUCT |
Thông số SPECIFICATIONS |
Ren(S1) SCREW |
Ren(S2) SCREW |
L |
B |
Mặt lục giác(H) HEXAGON |
||
|

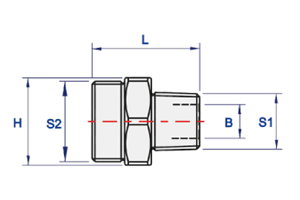

1-CG-1/8 |
Đế tiêu chuẩn-PT 1/8" adapter(PT1/8") |
PT 1/8"×180° |
PT 1/8" |
M14×P1.0 |
18.5 |
5.8 |
15 |
|
|
|
1-CG-1/4 |
Đế tiêu chuẩn-PT 1/4" adapter(PT1/4") |
PT 1/4"×180° |
PT 1/4" |
M14×P1.0 |
18.5 |
5.8 |
15 |
||
|
1-CG-3/8 |
Đế tiêu chuẩn-PT 3/8" adapter(PT3/8") |
PT 3/8"×180° |
PT 1/8" |
M14×P1.0 |
18.5 |
8 |
17 |
||
|
Đế đầu biadapter-ball |
Biểu tượng |
||||||||
|
Model MODEL |
Tên sản phẩm PRODUCT |
Thông số SPECIFICATIONS |
Ren(S) SCREW |
R |
L |
B |
Mặt lục giác(H) HEXAGON |
||
|

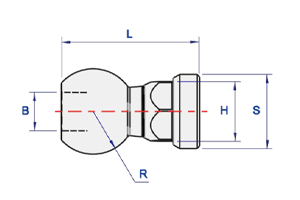

1-CG-B12 |
Đế đầu biø12 adapter(ball ø12) |
ø12×180° |
M14×P1.0 |
ø12 |
24 |
7.2 |
11 |
|
|
|
1-CG-B14 |
Đế đầu biø14 adapter(ball ø14) |
ø14×180° |
M14×P1.0 |
ø14 |
25 |
7.2 |
11 |
||
|
1-CG-B16 |
Đế đầu biø16 adapter(ball ø16) |
ø16×180° |
M14×P1.0 |
ø16 |
26 |
7.2 |
11 |
||
|
Đế trụadapter-cylinde |
Biểu tượng |
||||||||
|
Model MODEL |
Tên sản phẩm
PRODUCT |
Thông số SPECIFICATIONS |
Ren(S) SCREW |
R |
L |
||||
|

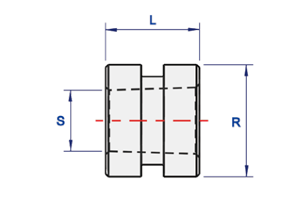

1-CG-C16 |
Đế trụø16 adapter (cylinder ø16) |
ø16×PT 1/8" |
PT 1/8" |
ø16 |
13.4 |
|
|||
